ワーキングデスクの組み立て工程を写真で解説します。

片袖デスクの組み立てはこちらのページをご参照ください。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約25分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

ワーキングデスクシリーズのラインナップ

組み立て手順

準備

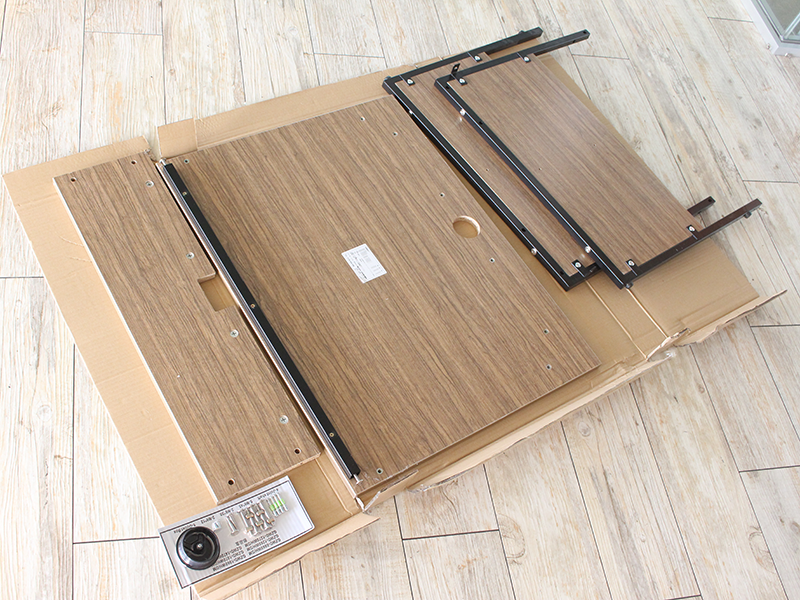

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順1

はじめに、天板(A)裏面のナットが埋め込まれている部分に4本のジョイントシャフト(E)をプラスドライバーで回し入れてください。

*ジョイントシャフトとカムロックの仕組みについてはこちらのページで詳しく解説していますので、合わせてご確認ください。

ジョイントシャフトとカムロックの仕組みについて
別ウィンドウで開きます

ワーキングデスク(GZWD-0860DM)の組み立て

手順2

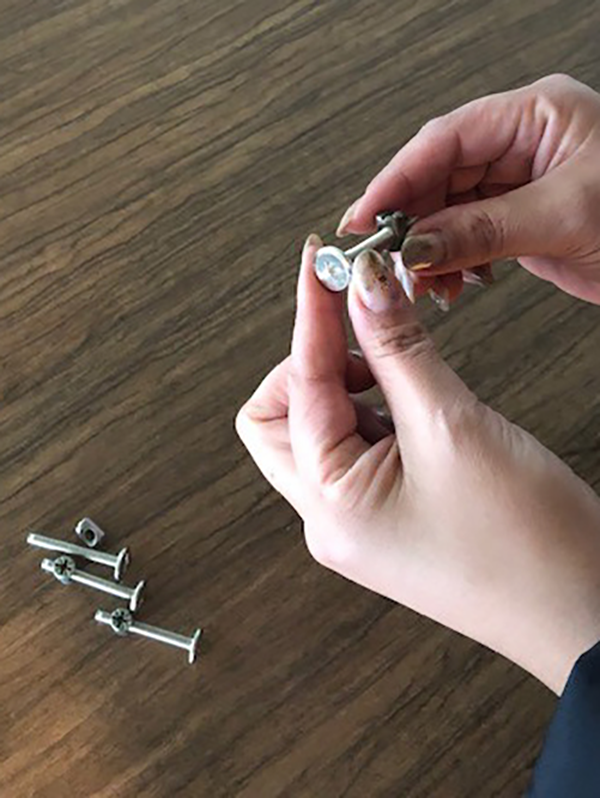

次に、十字穴付きJねじ大(F)4本からそれぞれダルマナット(I)を取り外してください。

*ダルマナットのついた十字穴付きJねじ大(F)は5本付属していますが1本は予備になります

ワーキングデスク(GZWD-0860DM)の組み立て

手順3_1

続いて左脚部(B)、右脚部(C)と幕板(D)を組み付けていきます。

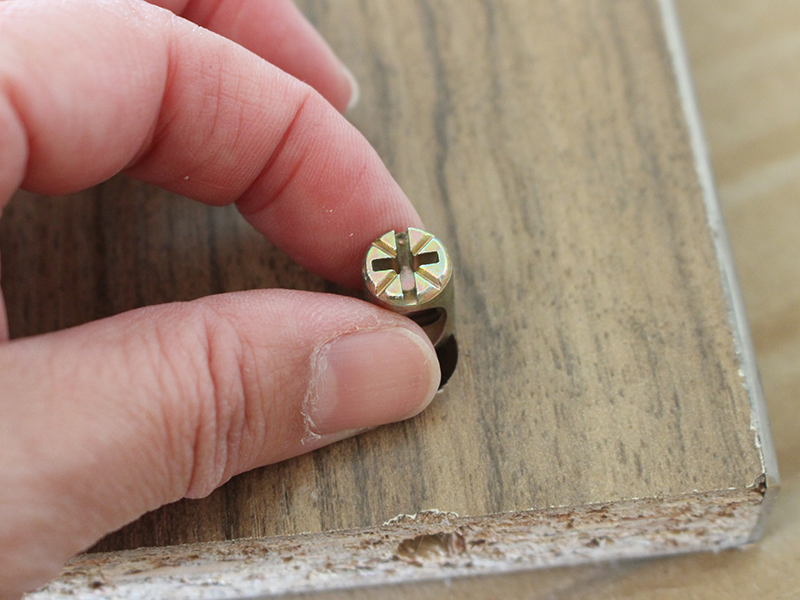

手順2で取り外した4つのダルマナット(I)を幕板(D)の両端の横穴に取り付けます。

ダルマナット(I)の十字の溝の長い方が幕板(D)の長辺と平行になるようにして差し込んでください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順3_2

ダルマナット(I)が正しく取り付けられたら、まず左脚部(B)を取り付けます。

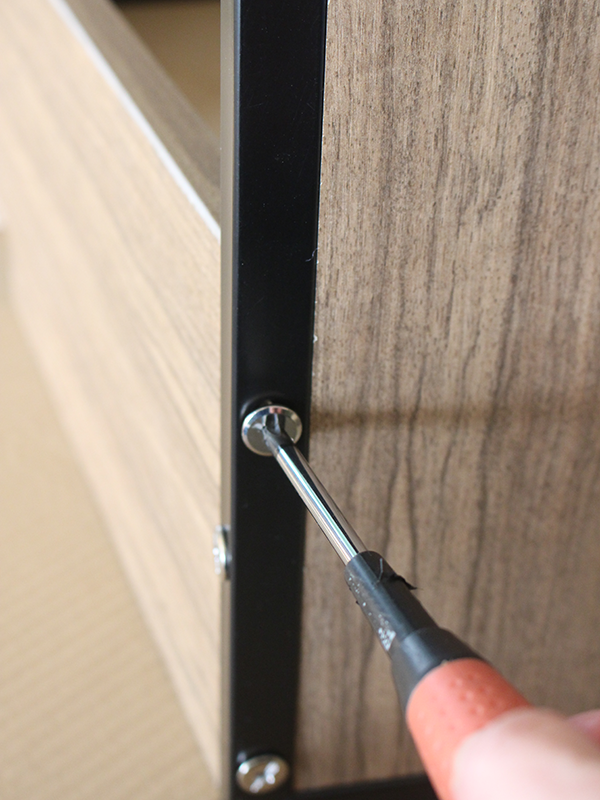

十字穴付きねじ大(F)を左脚部(B)の外側から2箇所、幕板(D)まで差し込み、プラスドライバーで回してしっかりと固定してください。

同様にして、右脚部(C)も取り付けてください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順4

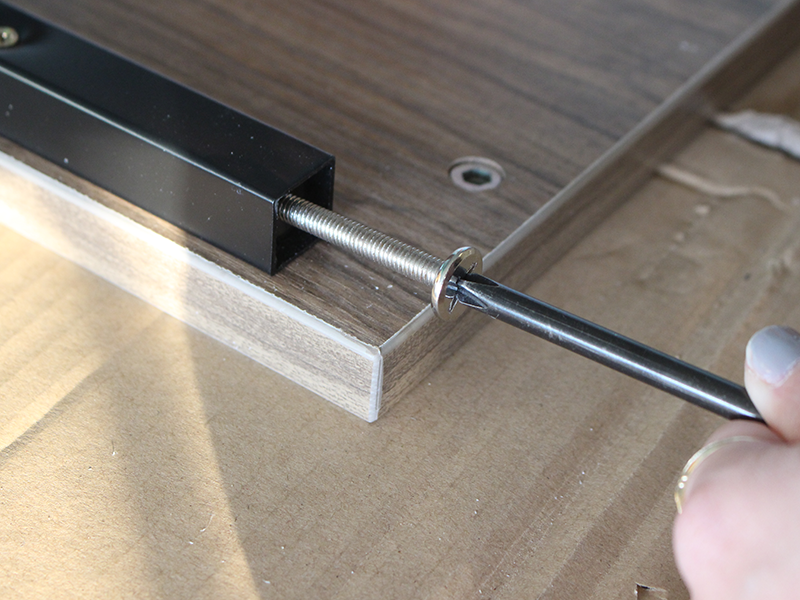

天板(A)裏のパイプの両端に取り付け済みの十字穴付きJねじ大(F)2本を、プラスドライバーを使って取り外してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順5_1

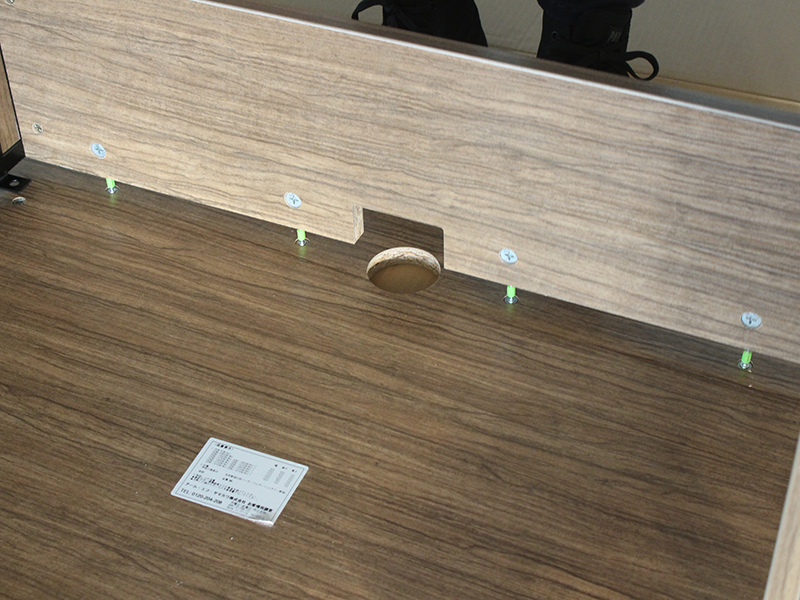

次に、手順3で左右脚部を組み付けた幕板(D)の横穴と天板(A)に取り付け済みの4本のジョイントシャフト(E)の位置を合わせ、2人以上で慎重に持ち上げながら差し込みます。

このとき、幕板(D)側のすべてのカムロックの十字の先端がジョイントシャフト(E)側を向いていることを確認してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順5_2

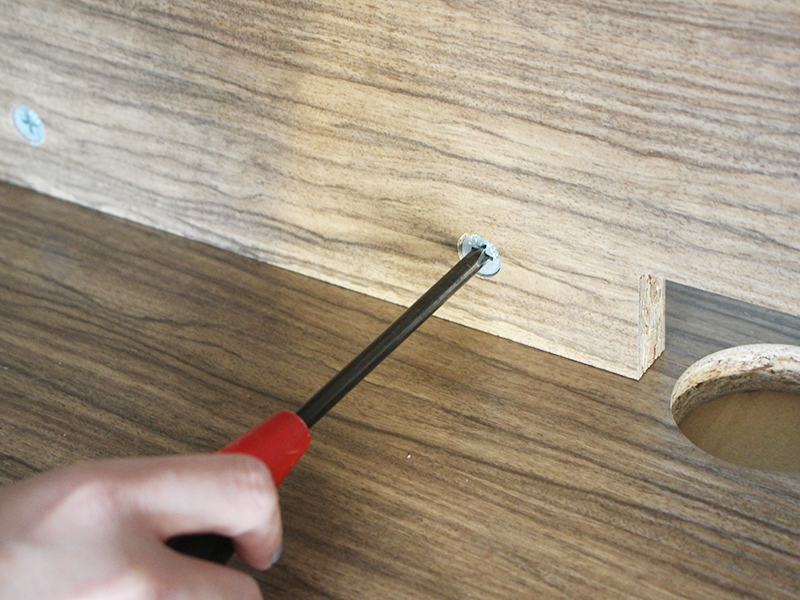

隙間なく差し込めたら、幕板(D)の4つのカムロックをプラスドライバーで回して締め付け、固定してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順6_1

天板(A)と左右脚部(B)(C)を固定していきます。

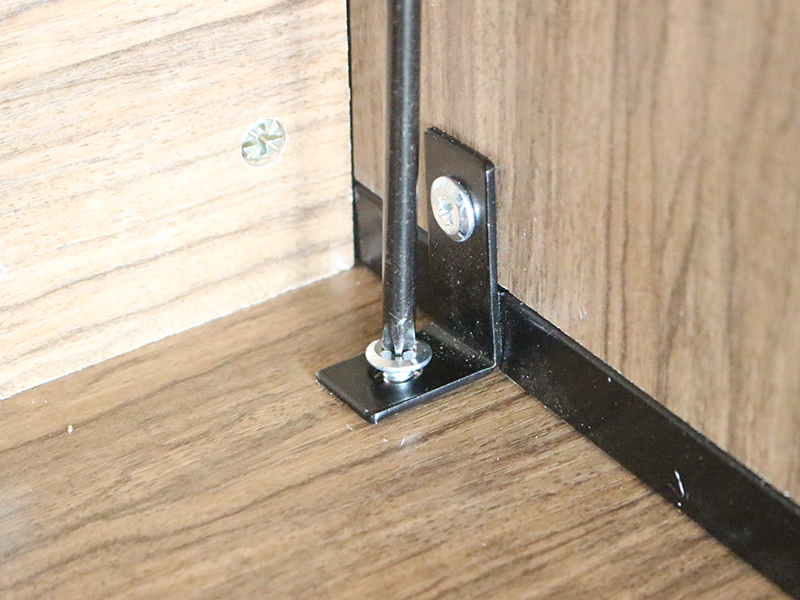

まず、左右脚部に取り付け済みのL字金具に、十字穴付きJねじ小(H)を回しいれ、プラスドライバーで締め付けてください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順6_2

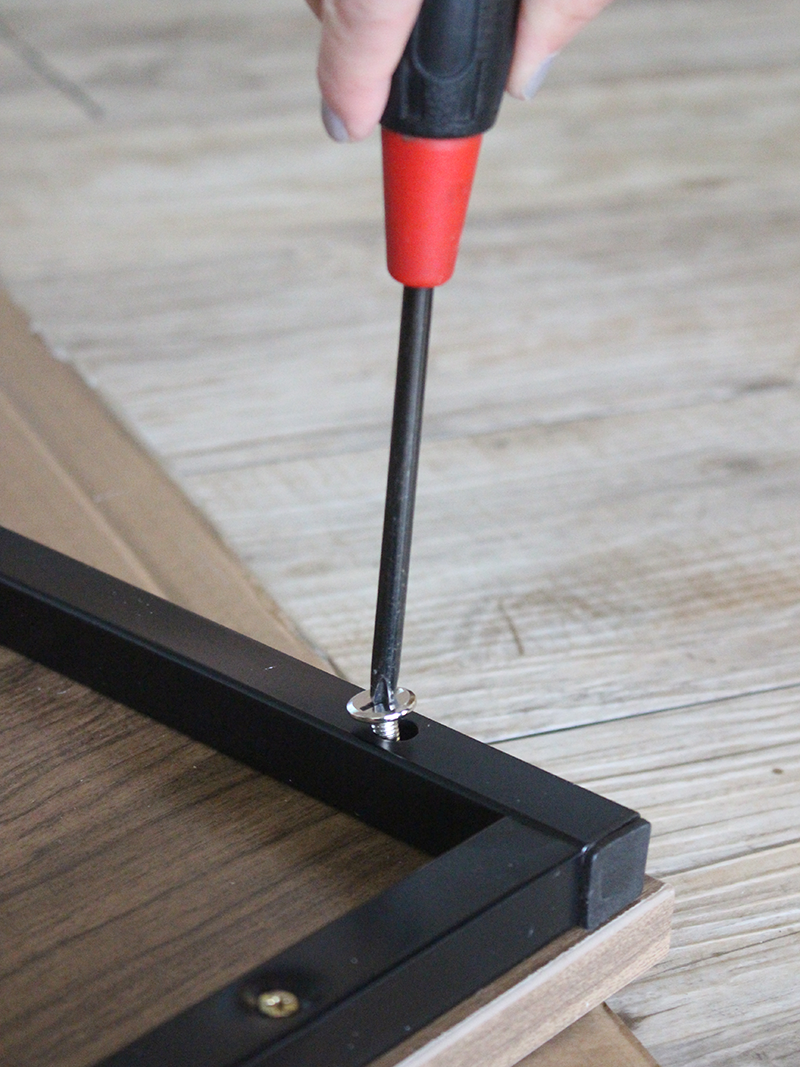

続いて、左右脚部(B)(C)のパイプと天板(A)を、十字穴付きJねじ中(G)を使って固定してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順6_2

最後に、左右脚部(B)(C)のパイプと天板(A)側のパイプを、手順5で取り外しておいた2本の十字穴付きJねじ大(F)で固定してください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順7_1

すべてのねじがしっかり締め付けられているのを確認したら、2人以上で持ち上げ、慎重に起こします

ワーキングデスク(GZWD-0860DM)の組み立て

手順7_2

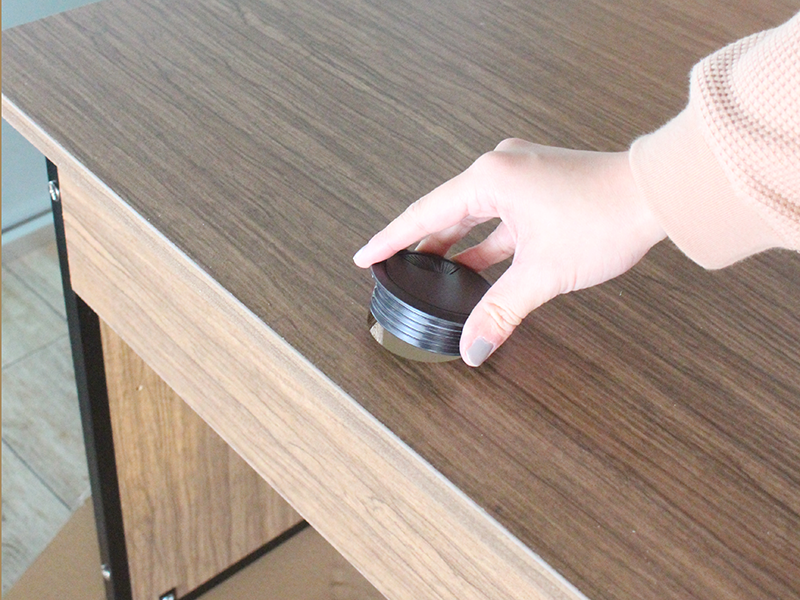

天板(A)の穴に配線キャップ(J)を差し込んでください。

ワーキングデスク(GZWD-0860DM)の組み立て

手順8

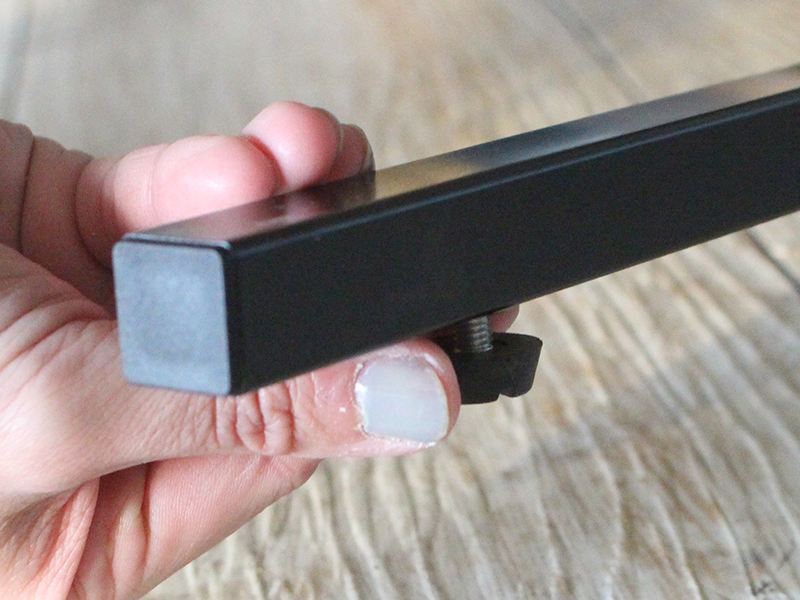

設置場所へ移動した後は、天板が床と水平になるように、床面に接地していないアジャスターを回してガタつかないように調整してください。

ワーキングデスク(GZWD-0860DM)の組み立て

完成

以上で組み立て完了です!
